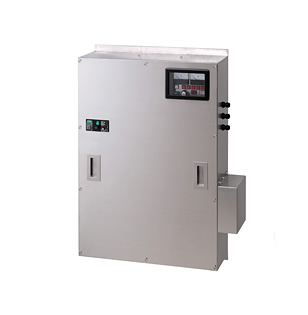

トランジスタインバーター
HI-50 typeM /
HI-30 typeM
薄型タイプなので、制御盤の裏面や機械側面などのデッドスペースを高周波電源の設置スペースとして御活用頂けます。保守等は全て前面プレートから行えますのでメンテナンススペースは正面のみの確保でレイアウトできます。本体・出力カバーを腐食に強いSUS304にしています。
（御希望により、指定塗装色での仕様も可能です。）
1. 小型・軽量
2. 壁取付タイプ
3. 汚れにくいオールステンレス
4. 奥行20cmの薄型サイズ 5. 据置きタイプあり
| 高周波出力 | 60kW（間けつ使用）／50kW（連続使用） |
|---|---|
| 出力電流 | 60kW出力時：240A／50kW出力時：200A |
| 出力周波数 | 8～60kHz（内一周波数を指定） |
| 入力電圧 | 3相200～220V（50/60Hz） |
| 入力容量 | 60kVA（60kW出力時：72kVA） |
| 制御方式 | 電流制御（入力電圧変動±10％に対して±1％以下） |
| 制御範囲 | 5～60kW（外部アナログ信号対応） |
| 運転制御 | リレー制御 or PLC制御 |
| 保護回路 | 過電流・素子温度異常・トランジスタ異常・周波数異常 |
| 冷却方式 | 水冷（供給水圧：0.15～0.25MPa 流量：30L/分以上） 冷却水温：5～35℃（結露無き事） |
| 使用環境 | 周囲温度：5～40℃ 相対湿度：90％以下 |
| 寸法 | 900H × 600W × 200D（突起部・出力カバー部除く） |
| 概略重量 | 60㎏ |
| 高周波出力 | 40kW（間けつ使用）／30kW（連続使用） |
|---|---|
| 出力電流 | 40kW出力時：160A／30kW出力時：120A |
| 出力周波数 | 8～60kHz（内一周波数を指定） |
| 入力電圧 | 3相200～220V（50/60Hz） |
| 入力容量 | 36kVA（40kW出力時：50kVA） |
| 制御方式 | 電流制御（入力電圧変動±10％に対して±1％以下） |
| 制御範囲 | 3～40kW（外部アナログ信号対応） |
| 運転制御 | リレー制御 or PLC制御 |
| 保護回路 | 過電流・素子温度異常・トランジスタ異常・その他 |
| 冷却方式 | 水冷（供給水圧：0.15～0.25MPa 流量：30L/分以上） 冷却水温：5～35℃（結露無き事） |
| 使用環境 | 周囲温度：5～40℃ 相対湿度：90％以下 |
| 寸法 | 900H × 600W × 200D（突起部・出力カバー部除く） |
| 概略重量 | 60㎏ |
-
